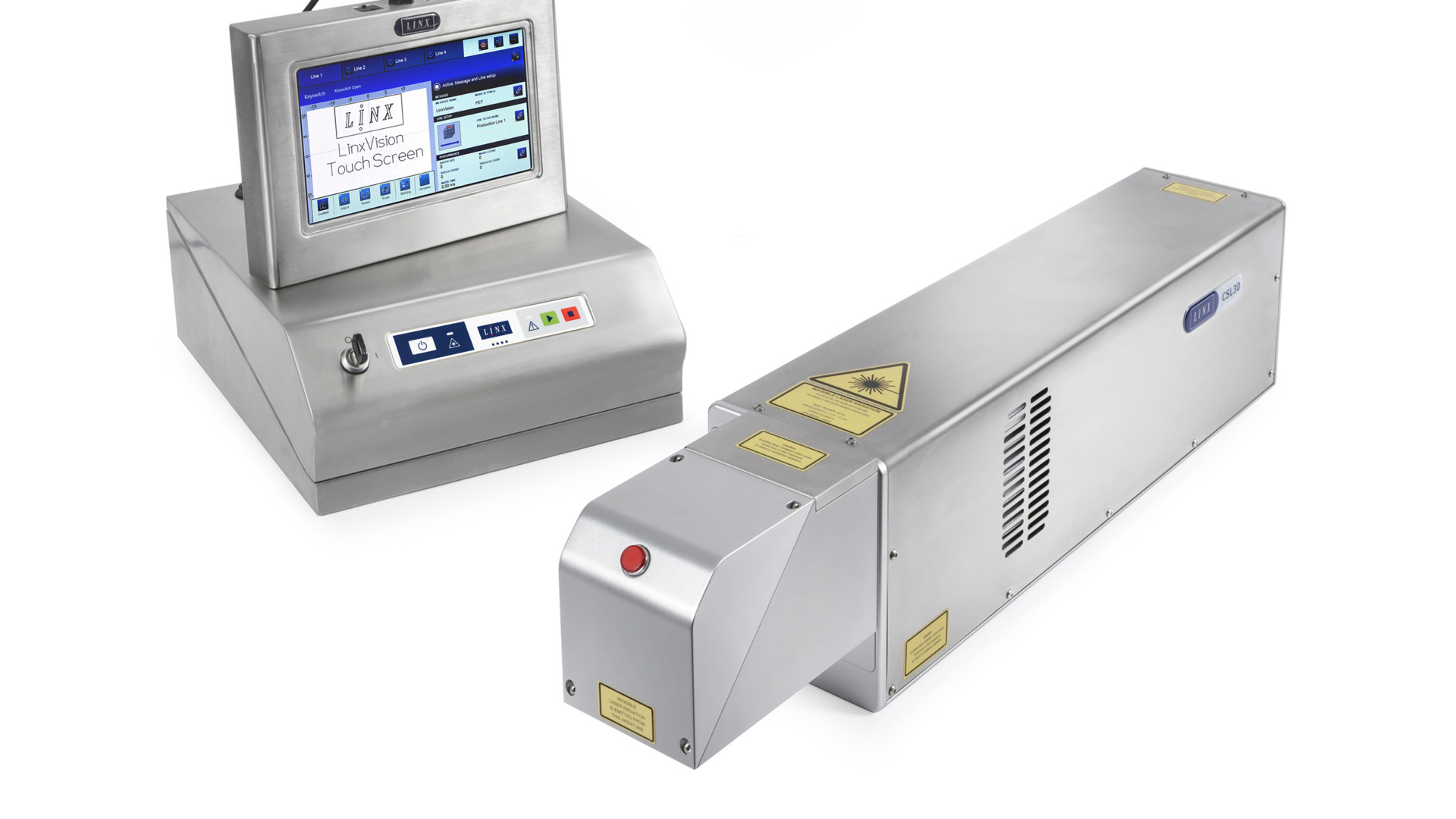

Linx CSL30 CO₂-laser

På hurtige produktionslinjer skal datoer, batchnumre, serienumre, stregkoder og 2D-koder påføres tydeligt og korrekt, uden at mærkningen begrænser kapaciteten. Komplekse beskeder, store mærkningsfelter og krævende materialer stiller samtidig høje krav til både effekt, præcision og integration.

Linx CSL30 er en kraftfuld og fleksibel 30 W CO₂-laser, udviklet til permanent mærkning på en bred vifte af produkter og emballager. Lasersystemet kan håndtere både enkle produktkoder og komplekse beskeder med variable data, grafik, logoer, stregkoder, QR-koder og Data Matrix-koder.

Med en linjehastighed på op til 900 m/min, mærkning af op til 2.000 tegn pr. sekund, flere bølgelængder og et stort udvalg af mærkningshoveder og linser er Linx CSL30 velegnet til krævende produktionslinjer i pharma-, food- og non-food industrien.

Mærkningen skabes direkte i eller på materialets overflade og kræver hverken blæk, patroner eller opløsningsmidler. Det reducerer behovet for forbrugsvarer og giver en stabil mærkningsproces med færre daglige operatørindgreb.

Nøglefunktioner

Linx CSL30 har en maksimal lasereffekt på 30 W. Den højere effekt gør systemet velegnet til applikationer, hvor der kræves hurtig mærkning, større mærkningsfelter eller behandling af materialer, som stiller højere krav til energien i mærkningsprocessen.

Det gør Linx CSL30 til et stærkt valg på produktionslinjer med højt throughput eller omfattende kodeindhold. Virksomheden får en løsning, der kan håndtere krævende mærkningsopgaver uden at gøre mærkningen til en flaskehals.

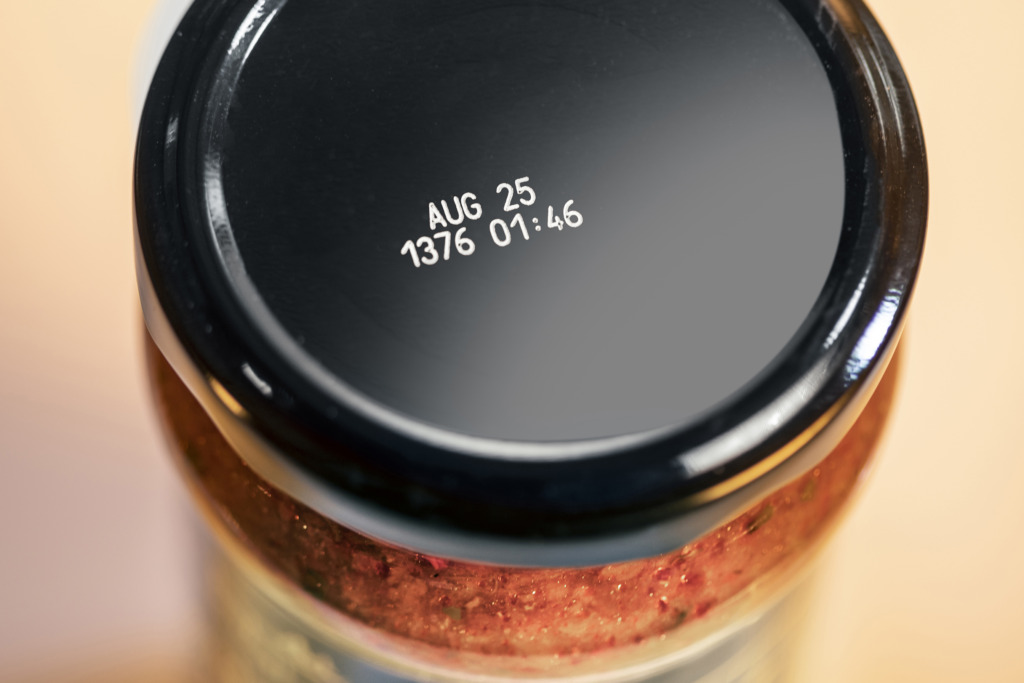

Linx CSL30 skaber permanente koder direkte på produktet eller emballagen. Mærkningen bliver en del af materialets overflade og kan derfor ikke tværes ud på samme måde som traditionelt blæk.

Da processen ikke bruger blæk eller opløsningsmidler, bortfalder løbende patron- og blækskift. Det reducerer håndteringen af forbrugsvarer, frigør lagerplads og bidrager til en renere mærkningsproces.

Permanent mærkning er især relevant, når produktkoder skal forblive tydelige gennem transport, opbevaring og almindelig produkthåndtering.

Linx CSL30 kan arbejde med linjehastigheder på op til 900 m/min og mærke op til 2.000 tegn pr. sekund. Den faktiske ydelse afhænger blandt andet af materiale, kodeindhold, linse, mærkningsfelt og kontrastkrav.

Den kraftige firekernede processor kan håndtere store mængder variable data, herunder komplekse 2D-koder. Det gør lasersystemet relevant til hurtige produktionslinjer, hvor hver kode skal være tydelig og scannbar, selv når produktionen kører med høj kapacitet.

Linx CSL30 kan konfigureres med forskellige bølgelængder, så systemet kan tilpasses det materiale, der skal mærkes.

10,6 µm er standardløsningen til en bred vifte af almindelige CO₂-laseropgaver.
9,3 µm kan vælges til relevante PET-applikationer.
10,2 µm er en særlig mulighed på Linx CSL30 og kan anvendes til egnede karton- og cardmaterialer.

Valget af bølgelængde har stor betydning for kontrast, mærkningshastighed og materialepåvirkning. Derfor bør konfigurationen altid fastlægges ud fra konkrete produkttest.

Linx CSL30 kan anvendes på en række egnede produkter og emballagematerialer, blandt andet:

Karton og card
Papemballage
Papiretiketter

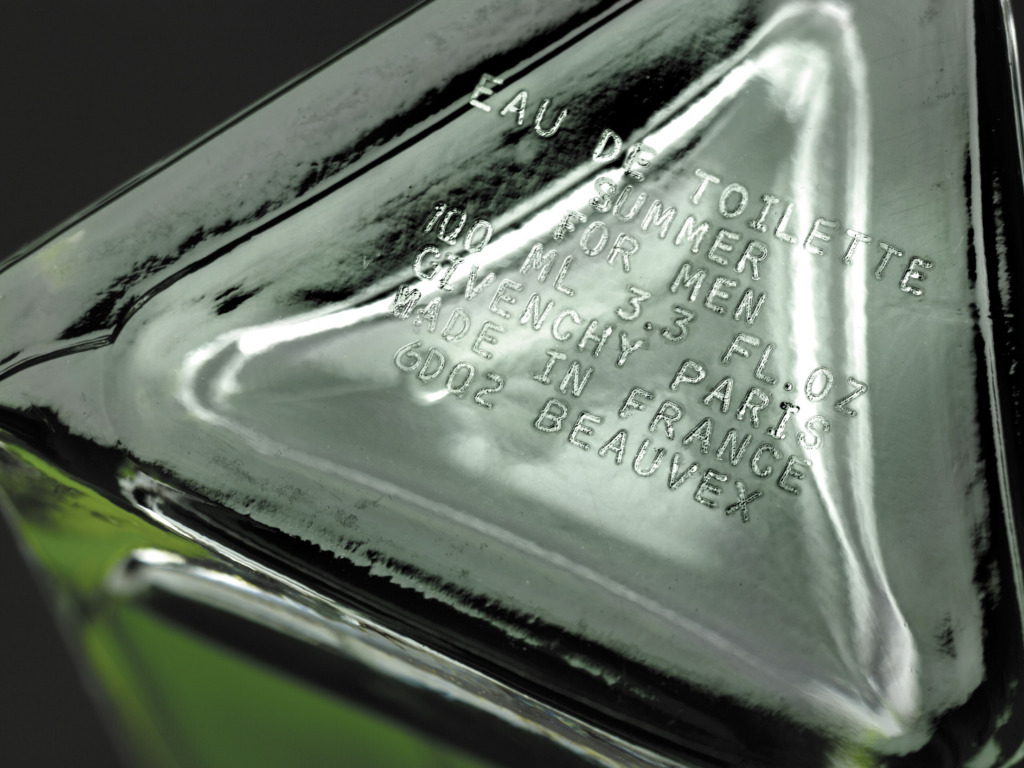

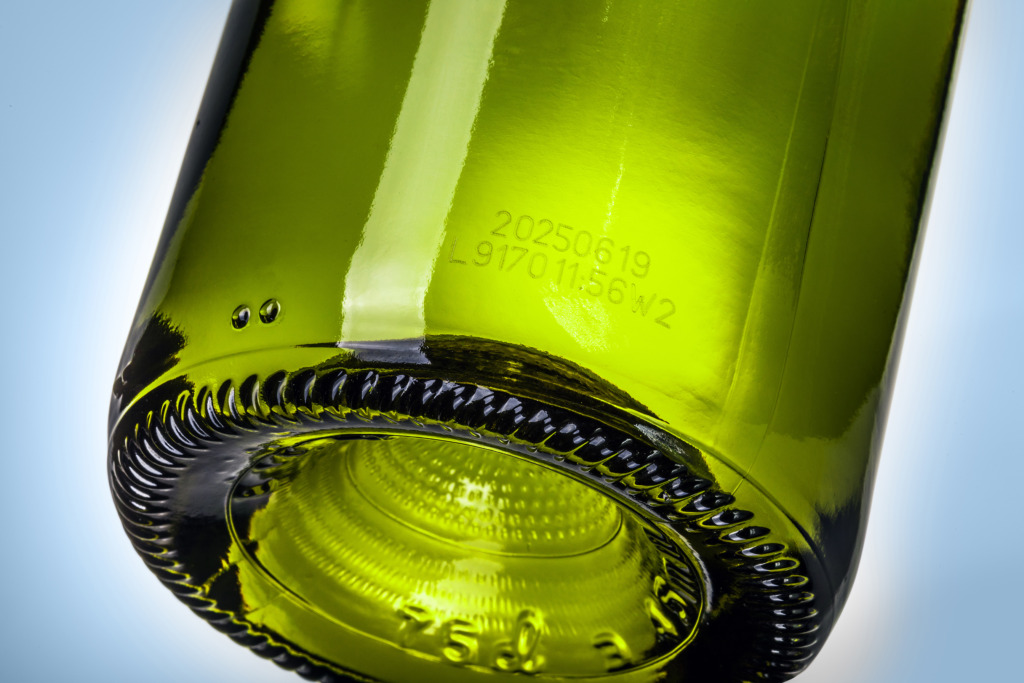

Glas

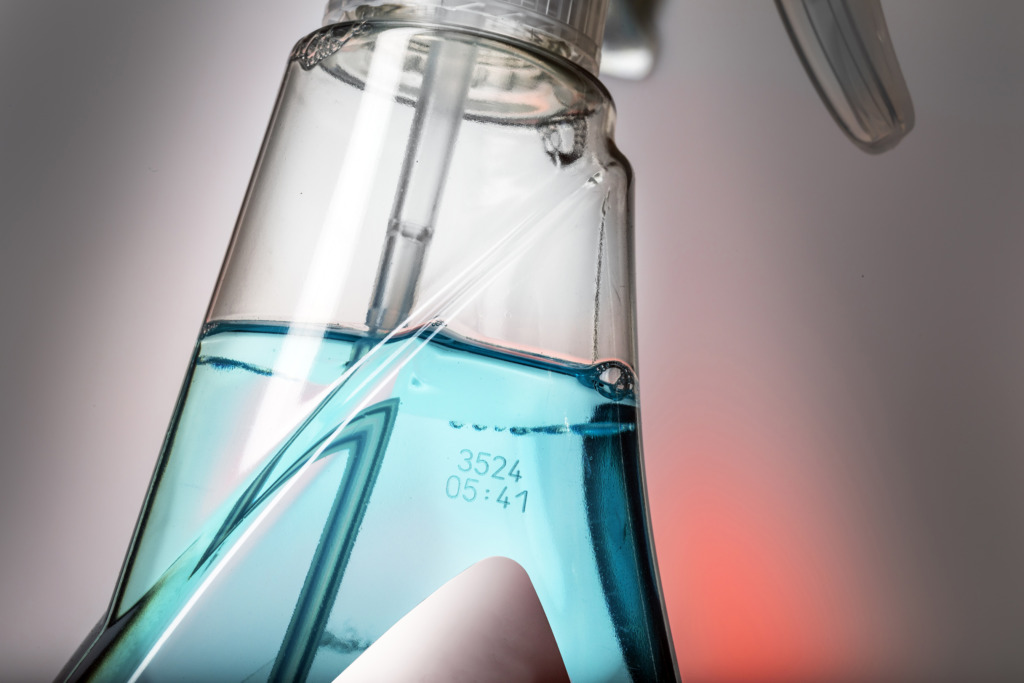

PET
Udvalgte plastmaterialer
Malede eller coatede overflader
Folier
Labels
Udvalgte organiske materialer

Materialer reagerer forskelligt på CO₂-laserens energi. Resultatet afhænger blandt andet af farve, overfladebehandling, tykkelse, tilsætningsstoffer og produktionshastighed. Produkttest er derfor en vigtig del af valget af løsning.

Den aftagelige mærkningsenhed og quick-disconnect-kabler gør Linx CSL30 lettere at integrere og servicere, også hvor pladsen er begrænset.

Systemet kan konfigureres med forskellige mærkningshoveder, linser, arbejdsafstande og beam delivery-løsninger. Mærkningshovedet kan orienteres efter linjens opbygning, så mærkningen kan udføres fra den retning, der passer bedst til produktflowet.

Fleksible conduit-længder giver yderligere frihed, hvis forsyningsenheden ikke kan placeres tæt på mærkningspunktet.

Produkt brochurer

Har du brug for hjælp?

Hvis du vil høre mere om vores løsninger, bedes du udfylde formularen, så kontakter vi dig hurtigst muligt.

Er du i en krisesituation og har brug for professionel inspektion af dine produkter?

Telefon 75 60 22 22

Tekniske detaljer

Specifikation	Linx CSL30
Laserteknologi	Forseglet RF-exciteret CO₂-laser
Lasereffekt	30 W
Maks. linjehastighed	Op til 900 m/min*
Maks. markeringshastighed	Op til 2.000 tegn/sek.*
Laserbølgelængde	10,6 µm standard / 9,3 µm til PET / 10,2 µm til karton
Spotstørrelse	Ca. 0,12–1,6 mm afhængigt af linse og printhoved
Markeringsfelt	Fra 29 × 36 mm til 440 × 601 mm
Markeringsafstand	67–576 mm
Antal tekstlinjer	Begrænset af tegnstørrelse og markeringsfelt
Tegnhøjde	Op til markeringsfeltets størrelse
Printrotation	0–360°
Rotation af markeringshoved	0–360°
Markeringsindhold	Dato, tid, tekst, variable data, serienumre, batchdata, skiftkoder, tællere, grafik og logoer
Koder	1D-stregkoder, Data Matrix, QR-koder og andre 2D-koder
Markeringshoveder	3 standardhoveder samt justerbart fokushoved som mulighed
Stråleretning	Down Shooter 90° eller Straight Shooter 0°
Beam Delivery	360° Beam Extension Unit (BEU) og variabel Beam Turning Unit (BTU)
Betjening	LinxVision® touchscreen
Tilslutninger	Ethernet RJ45, RS232, encoder, detector, beacon, fume extraction og sikkerhedsinterlocks
Køling	Luftkølet – kræver ikke fabriks-/trykluft til køling
Kapslingsklasse	IP54 standard / IP65 som option
Driftstemperatur	5–40 °C
Luftfugtighed	Maks. 90 % RH, ikke-kondenserende
Strømforsyning	100–240 V
Maks. strømforbrug	0,7 kW
Laserrørets forventede levetid	Op til ca. 45.000 timer*
Garanti på laserrør	2 år
Godkendelser	CE, NRTL/FCC, EAC og RoHS

* Den faktiske linje- og markeringshastighed afhænger af bl.a. kode, materiale og konfiguration. Linx angiver desuden en gennemsnitlig levetid for laserrøret på omkring 45.000 timer, men den faktiske levetid afhænger af applikationen.

Multicheck tilbyder rådgivning, produkttest, installation, indkøring, service og support på Linx lasersystemer. Vi hjælper med at afprøve kundens egne produkter, vælge den rette bølgelængde og konfigurere mærkningshoved, linse og arbejdsafstand efter materiale, kodekrav og linjehastighed.

Ved implementeringen hjælper vi med integration, parameteropsætning, sikkerhedsafskærmning, udsugning og operatørvejledning. Efter idriftsættelsen kan Multicheck bistå med forebyggende vedligeholdelse, reservedele, fejlfinding og løbende optimering af mærkningskvaliteten.

Med 24/7/365 service kan kunder få support, når produktionen kræver det. Det giver ekstra tryghed på produktionslinjer, hvor permanent mærkning og høj oppetid er afgørende.
