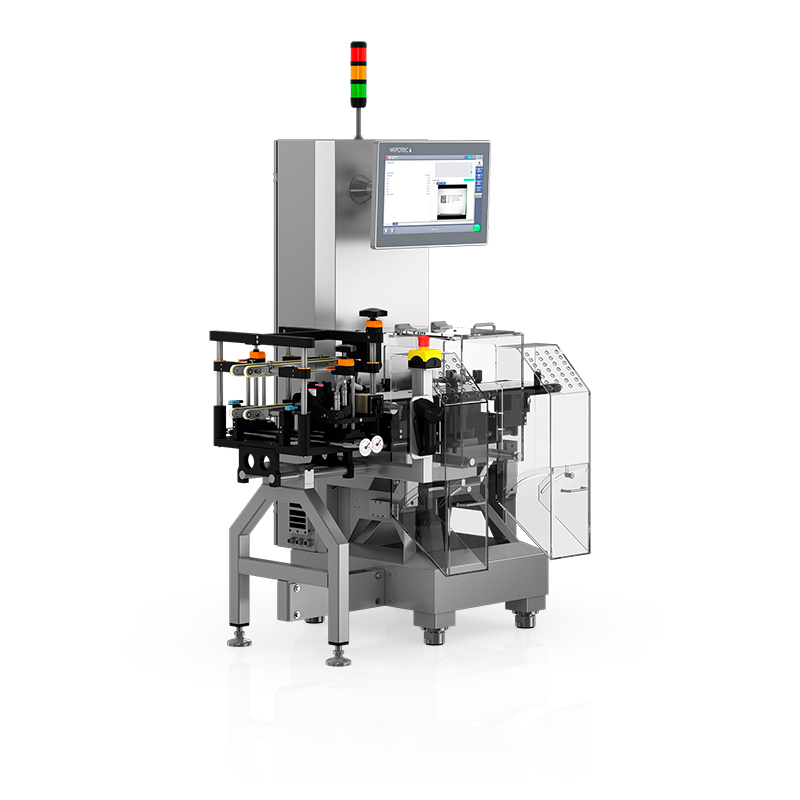

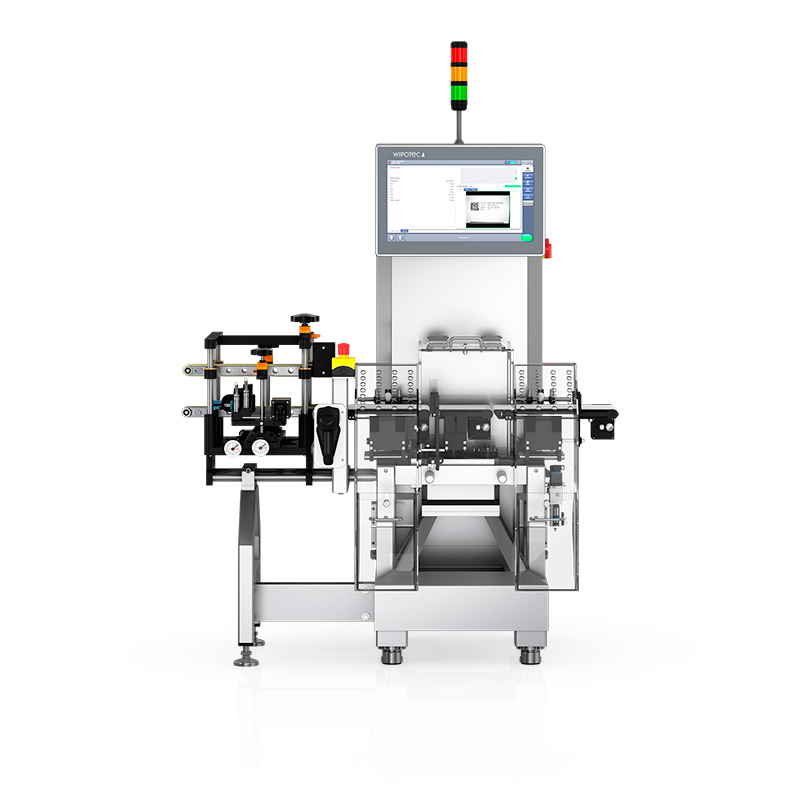

Wipotec TQS-HC-A

TQS-HC-A er en kompakt Track & Trace-løsning til serialisering, verificering og kontrolvejning af farmaceutiske kartoner. Systemet printer og verificerer serialiseringsdata og udfører samtidig en afsluttende vægtkontrol med integrerede Wipotec-vejeceller. Fejlkodede produkter og produkter med forkert vægt udskilles separat i samme gennemløbende proces.

Systemet kombinerer TQS InkPrint, TQS VIO1-kameraverificering og højpræcisionsvejning med central styring via én brugerflade. Det kan desuden udbygges med bl.a. Tamper-Evident, vignetteapplikator, manuel aggregation og grouping table, hvilket gør løsningen fleksibel til forskellige pharma-linjer og Track & Trace-krav.

Med en kapacitet på 300 stk./min. som standard og op til 600 stk./min. som tilvalg, et vejeområde på op til 750 g eller 1.500 g samt mulighed for Qualification Package, FDS, RA IPC og Traceability Matrix (TM) kombinerer TQS-HC-A høj produktionskapacitet med de kontrol-, integrations- og dokumentationsfunktioner, der er centrale i farmaceutisk produktion.

Nøglefunktioner

Kartonerne overføres fra den foregående kartoner via et synkroniseret og justerbart topbånd, der sikrer stabil og kontrolleret produktføring. Den præcise positionering danner grundlaget for korrekt kodning, kameraverificering og efterfølgende vejning. TQS-HC-A håndterer 300 stk./min. som standard og op til 600 stk./min. som tilvalg, samtidig med at forskellige kartonformater kan håndteres.

TQS-HC-A kan leveres med IQ/OQ, Functional Design Specification (FDS), Risk Analysis (RA) og Traceability Matrix (TM) til understøttelse af kvalificering og dokumentation i farmaceutiske produktionsmiljøer.

Den modulære konstruktion gør det samtidig muligt at udbygge systemet med bl.a. Tamper-Evident-teknologi, landespecifik vignetteapplikator og fuldautomatisk grouping table, så løsningen kan tilpasses den konkrete pakkelinje og de nødvendige procestrin.

Produkt brochurer

Har du brug for hjælp?

Hvis du vil høre mere om vores løsninger, bedes du udfylde formularen, så kontakter vi dig hurtigst muligt.

Er du i en krisesituation og har brug for professionel inspektion af dine produkter?

Telefon 75 60 22 22

Tekniske detaljer

Specifikation	TQS-HC-A
Kapacitet	300 stk./min. / valgfrit op til 600 stk./min.
Vejeområde	Op til 750 g / valgfrit op til 1.500 g
Produktlængde	30–120 mm / valgfrit 20–220 mm
Produkthøjde	10–150 mm / valgfrit 10–200 mm
Produktdybde	40–200 mm / valgfrit 80–300 mm
Produkttransporthøjde	800–950 mm / valgfrit 700–840 mm eller 900–1.050 mm
Mark & Verify	TQS Ink Print (TIJ) / valgfrit CO₂-laser
Level 3-integration	Standard Level 3-interface via XML / Ethernet
Software	TQS Line Manager og TQS Device Controller
CFR 21 Part 11	Understøtter krav iht. CFR 21 Part 11
Brugeradministration	Microsoft Active Directory
Data backup & recovery	Integreret backup og gendannelse af data
Manuel reinspektion	Understøttet
Rapportering	Kundespecifik rapportering
Remote maintenance	Industrial firewall med fjernvedligeholdelse
Aggregation	Manuel udvidelse / manuelt aggregationsniveau som tilvalg
Håndscanner	Trådløs
Etikettering	Tamper-Evident og vignette labeller
Ekstra transportudstyr	Transportbånd 400–1.500 mm, turning station og TQS-GT grouping table
Udskillelse	Reject-beholder, rullebane, luftdyse eller pusher
Signallampe	3-trins stacklight / kundespecifik signallampe som tilvalg
Qualification Package	Tilgængelig som dokumentationspakke
FDS	Functional Specification (FDS)
RA IPC	Risk Analysis Industrial Personal Computer (RA IPC)
Traceability Matrix	Traceability Matrix (TM)
RAm	Risk Analysis iht. Machinery Directive (RAm)
Maskindokumentation	Machine Documentation
Betjening	15″ TFT-farvetouchscreen / 19″ som tilvalg
Materiale	Rustfrit stål V2A / AISI 304
Kapslingsklasse	IP54 – beskyttelse mod vandpåvirkning ovenfra
Temperaturområde	+5 til +40 °C
Maskinvægt	400 kg
Drev	Servomotor
Maskinlængde	1.400 mm
Strømforsyning	L1/N/PE 100–240 V, 50/60 Hz
Tilslutningseffekt	1 kVA
Trykluft	Ca. 6 bar, 16 Nl/min.
Trykluftkvalitet	Klasse 5/3/3 iht. DIN ISO 8573-1
MID	EU-typeafprøvningscertifikat DE-18-MI006-PTB001 som tilvalg
Sprog	Bl.a. dansk, svensk, engelsk, tysk, fransk, italiensk, spansk, hollandsk, polsk og portugisisk

Specifikationerne er referenceværdier for standardmaskinen uden applikations- eller vejespecifikke tilføjelser. Udvidede performance-data fås på forespørgsel.

Multicheck tilbyder rådgivning, installation, service og support på Wipotec TQS Track & Trace-løsninger med fokus på høj oppetid, stabil drift og korrekt opsætning fra start.

Vi hjælper med valg af den rette TQS-løsning, integration i produktions- og pakkelinjen samt opsætning af serialisering, aggregation, print og verificering. Derudover hjælper vi med dokumentation og løbende optimering af udstyret.

Multicheck tilbyder desuden 24/7/365-service, så der er adgang til support, når produktionen kræver det. Med teknisk support, forebyggende vedligeholdelse, reservedele og fejlfinding hjælper vi med at reducere risikoen for driftsstop og sikre stabil drift af Track & Trace-udstyret.
