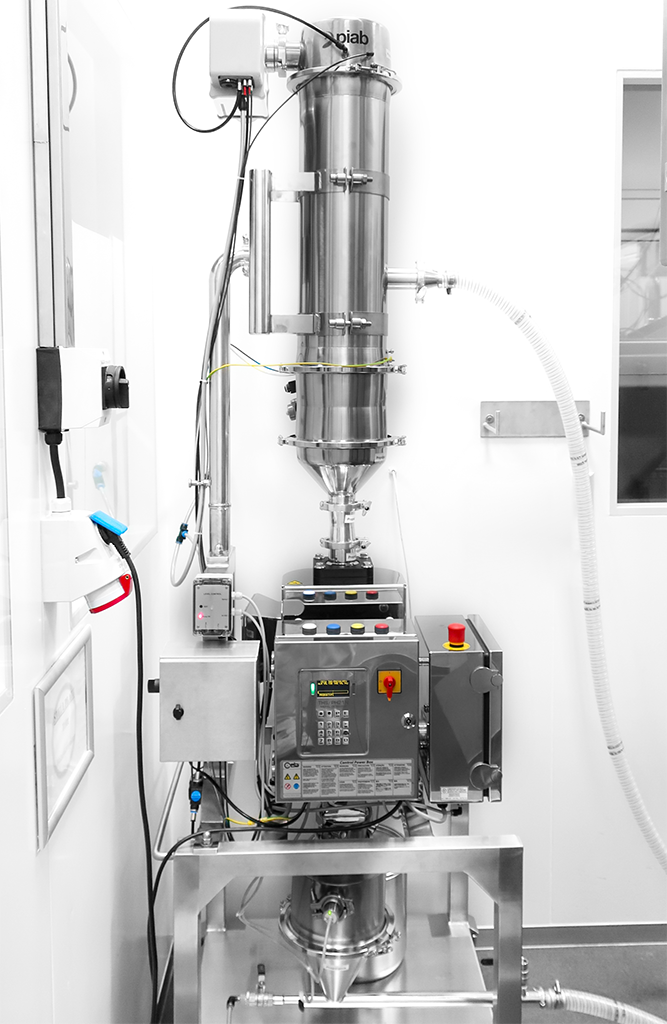

CEIA THS/PH21N-FFV

CEIA THS/PH21N-FFV er et kompakt metaldetektionssystem udviklet til pulver og granulat i frit fald. Systemet kombinerer høj detektionsfølsomhed med automatisk udskillelse og registrerer jernholdige, ikke-jernholdige og rustfri metaller direkte i produktflowet.

Det kompakte design gør systemet særligt velegnet til produktionslinjer med begrænset installationsplads. THS/PH21N-FFV fås med detektoråbninger på 100 × 40 mm eller 90 × 25 mm og har et rektangulært produktindløb med et indvendigt mål på 94 × 34 mm. Den hurtige udskillelsesventil fjerner præcist den forurenede del af produktet, og systemet kan håndtere pulver med en kapacitet på op til 1.900 kg/time.

Med AUTOTEST og AUTO-QC automatiseres kontrollen af systemets funktion og detektionsydelse. Samtidig understøtter systemet FDA 21 CFR Part 11, så relevante testresultater og hændelser kan dokumenteres og spores.

THS/PH21N-FFV er udført i AISI 316L rustfrit stål, og udskillelsesventilen kan afmonteres uden værktøj for nemmere rengøring. Systemet kan desuden leveres i en ATEX Zone 21-version til produktioner med eksplosionsfarligt støv.

Nøglefunktioner

THS/PH21N-FFV har integreret AUTOTEST og AUTO-QC, som automatiserer en stor del af den løbende kontrol af metaldetektoren.

AUTOTEST overvåger systemets funktion ved hjælp af reference signaler, mens den automatiske kvalitetstest kan kontrollere, at både detektion, alarm og udskillelse fungerer korrekt. Testresultaterne registreres automatisk, så de efterfølgende kan bruges til dokumentation og sporbarhed. Det reducerer samtidig behovet for hyppige manuelle kontroltests.

En af de væsentlige fordele ved THS/PH21N-FFV er den meget kompakte konstruktion. Systemet er udviklet til produktionslinjer, hvor installationspladsen er begrænset, men hvor der fortsat stilles høje krav til metaldetektion.

Konstruktionen er udført i AISI 316L rustfrit stål, og de produktberørte overflader har en ruhed på under 0,5 Ra. Udskillelsesventilen er desuden konstrueret, så den kan monteres og afmonteres uden brug af værktøj, hvilket gør adgang til rengøring og vedligeholdelse enklere.

THS/PH21N-FFV understøtter FDA 21 CFR Part 11, så systemet kan indgå i produktioner med høje krav til elektronisk dokumentation, dataintegritet og sporbarhed.

Resultater fra de automatiske tests registreres i systemets hændelseslog og kan anvendes som dokumentation for, at den løbende kontrol er blevet gennemført. Det giver et bedre grundlag for kvalitetskontrol, audits og efterfølgende dokumentation af metaldetektorens funktion.

THS/PH21N-FFV kan leveres i en særlig ATEX Zone 21-version til produktioner, hvor håndtering af pulver kan medføre risiko for eksplosiv atmosfære på grund af brændbart støv.

Det betyder, at samme kompakte metaldetektionsløsning også kan anvendes i produktionsområder med særlige krav til eksplosionssikkerhed. Derudover kan systemets Control Power Box leveres i overensstemmelse med UL 508A og CSA-C22.2 No. 286.

THS Production 4.0 er CEIA’s platform til central dataopsamling og administration af kompatible THS-metaldetektorer. Her kan information fra metaldetektionen samles centralt, så produktionsdata og hændelser kan anvendes til dokumentation, rapportering og sporbarhed.

Platformen understøtter integration med overordnede produktions- og kvalitetssystemer via bl.a. ERP API, OPC-UA og SCADA. Det gør det muligt at integrere data fra metaldetektionen i virksomhedens øvrige produktionsstyring frem for at håndtere informationen isoleret på den enkelte metaldetektor.

Produkt brochurer

Har du brug for hjælp?

Hvis du vil høre mere om vores løsninger, bedes du udfylde formularen, så kontakter vi dig hurtigst muligt.

Er du i en krisesituation og har brug for professionel inspektion af dine produkter?

Telefon 75 60 22 22

Tekniske detaljer

Specifikation	THS/PH21N-FFV
Anvendelse	Pulver og granulat i frit fald
Detekterbare metaller	Jernholdige, ikke-jernholdige og rustfri metaller
Kapacitet	Op til 1.900 kg/time*
Detektoråbninger	100 × 40 mm eller 90 × 25 mm
Produktindløb	Rektangulært, indvendigt mål 94 × 34 mm
Udskillelsessystem	Integreret udskillelsesventil med hurtigt reagerende deflektor
Konstruktion	AISI 316L rustfrit stål
Overfladeruhed	< 0,5 Ra på produktberørte dele
AUTOTEST	Integreret
AUTO-QC	Integreret
Fail-Safe	Ja
FDA 21 CFR Part 11	Understøttet
ATEX	Zone 21-version kan leveres på forespørgsel
Control Power Box	Kan leveres iht. UL 508A og CSA-C22.2 No. 286
Bredde	Ca. 490 mm
Højde	Ca. 535 ± 25 mm
Dybde	Ca. 350 mm

* Den faktiske kapacitet vil afhænge af det konkrete pulver og produktionsforholdene.

Option	Beskrivelse
Antistatisk kit	Antistatisk indløbskit, der reducerer elektrostatiske ladninger, når pulver og granulat passerer gennem systemet.
EtherNet/IP Fieldbus	Mulighed for EtherNet/IP-kommunikation til integration med eksterne styrings- og automationssystemer.
Eksternt USB-stik	Gør det muligt at placere IXC-kortets USB-forbindelse uden på Control Power Box for lettere adgang.
Sensor for produktblokering	Sensor mellem produktindløbet og detektorhovedet, som afgiver alarm ved blokering eller ophobning af produkt.
IXC-kort med intern USB	Tilføjer netværksinterface, integreret webserver og USB-interface samt hukommelse til op til 100.000 hændelser.

Multicheck tilbyder rådgivning, installation, service og support på metaldetektorer fra CEIA med fokus på høj oppetid, stabil drift og korrekt opsætning fra start.

Vi hjælper med valg af den rette CEIA-løsning, integration i produktionslinjen samt opsætning af detektionsparametre, produktindstillinger og frasorteringssystemer. Derudover hjælper vi med dokumentation og løbende optimering af udstyret.

Multicheck tilbyder desuden 24/7/365-service, så der er adgang til support, når produktionen kræver det. Med teknisk support, forebyggende vedligeholdelse, reservedele og fejlfinding hjælper vi med at reducere risikoen for driftsstop og sikre stabil drift af CEIA-metaldetektoren.
